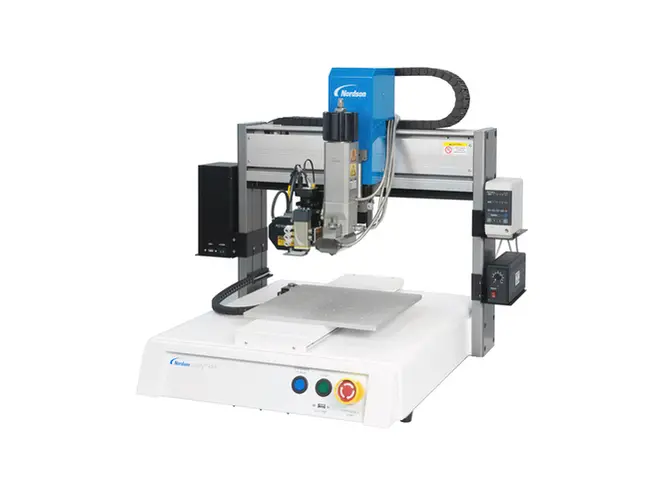

Profesjonalne oprogramowanie UNITY Motion™ i zintegrowane możliwości wizyjne sprawiają, że 4-osiowy system Unity jest łatwy w konfiguracji i programowaniu. Jednoczesny ruch X i Y podczas obrotu w osi U zapewnia precyzyjne zaprogramowanie punktów do dozowania pod dowolnym kątem wzdłuż płaszczyzny obrotu 360°.
| Model | Unity 4X-HV-U | Unity 4XP PLUS-U |
| Liczba osi | 4 osie | 4 osie |
| Maksymalny obszar roboczy (X/Y/Z/U) | 350/400/100 mm ±1080° (13,8/15,7/3,9 cala) | 350/400/100 mm ±1080° (13,8/15,7/3,9 cala) |
| Obciążenie przedmiotu obrabianego (T/U) | 7/2 kg (15,4/4,4 funta) | 22/2 kg (48,5/4,4 funta) |
| Ładunek narzędzia | 8 kg (17,6 funta) | 8 kg (17,6 funta) |
| Maksymalna prędkość (XY/Z) | 800/320 mm/s (31,4/12,6 cala/s) | 500/250 mm/s (19,7/9,8 cala/s) |
| Maks. prędkość (U) | 1080°/s | 1080°/s |
| Masa jednostkowa | 61 kg (134,5 funta) | 70 kg (154,3 funta) |
| Wymiary (szer. x gł. x wys.) | 820 x 672 x 867,5 mm (32,2 x 26,5 x 34,2 cala) | 820 x 672 x 867,5 mm (32,2 x 26,5 x 34,2 cala) |
| Układ napędowy | Silnik mikrokrokowy 3-fazowy | Pakiet silnika krokowego i sterownika z zamkniętą pętlą z czujnikiem absolutnym |
| Układ napędowy (U) | Silnik mikrokrokowy 5-fazowy | Silnik mikrokrokowy 5-fazowy |
| Pojemność pamięci | Pamięć komputera | Pamięć komputera |
| Przechowywanie danych | Pamięć komputera | Pamięć komputera |
| We/wy ogólnego przeznaczenia | 8 wejść/8 wyjść (opcjonalnie 16/6) | 8 wejść/8 wyjść (opcjonalnie 16/6) |
| Metoda jazdy | PTP i KP | PTP i KP |
| Zasilanie | Automatyczne przełączanie, AC 100–240 V, 380 W | Automatyczne przełączanie, AC 100–240 V, 380 W |
| Interpolacja | 4 osie (przestrzeń 3D) | 4 osie (przestrzeń 3D) |
| Powtarzalność | ±0,02 mm (0,0008 cala) | ±0,01 mm (0,0004 cala) |
| Temperatura pracy | 10–40°C (50–104°F) | 10–40°C (50–104°F) |
| Układ silnika z zamkniętą pętlą | Niedostępne | Dołączony |
| System wykrywania końcówek | Fakultatywny | Dołączony |
| Wysoka precyzja widzenia | Dołączony | Dołączony |
| Laserowe wykrywanie wysokości | Niedostępne | Fakultatywny |
