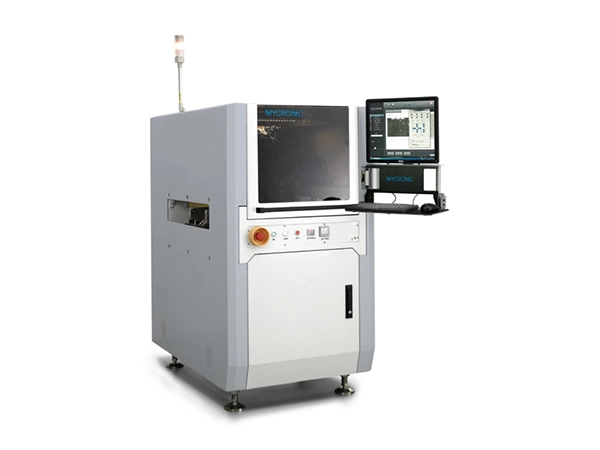

System drukowania strumieniowego pasty lutowniczej MYJ10X obsługuje niepłaskie płytki PCB (z różnicami wysokości mniejszymi niż 0,4 mm) i oferuje kontrolowaną grubość pasty lutowniczej, umożliwiając użytkownikom określenie różnych grubości w różnych miejscach. Obsługuje drukowanie bezpośrednio na komponentach, dzięki czemu nadaje się do procesów montażu 3D/składanego na sobie, a także zapewnia wysoką wydajność, eliminując potrzebę stosowania szablonów.
-Nie wymaga szablonu; szczególnie nadaje się do zastosowań wymagających określonych kształtów połączeń lutowanych
- Szybkie programowanie i weryfikacja dla różnych produktów
- Możliwość radzenia sobie ze znacznymi różnicami w objętości lutowia pomiędzy sąsiednimi polami tego samego produktu
- Z łatwością obsługuje aplikacje dozowania lutu PoP (pakiet na opakowaniu).
- Nie wymaga czyszczenia; wyjątkowo łatwa konserwacja
- Szczególnie nadaje się do produktów o dużej gęstości integracji
- Elastyczne dozowanie odpowiednie dla produktów o nierównych powierzchniach (różne wysokości); precyzyjna kontrola objętości lutowia
| Podstawowe parametry | Platforma do natryskiwania pasty lutowniczej MYJ10X w linii |
| Wymiary | 770 x 1200 x 1400 mm (szer. x gł. x wys.) |
| Masa maszyny | 650 kg (konfiguracja standardowa) |
| Obszar dozowania | szer. x gł. = 350 mm x 475 mm (konfiguracja standardowa) |
| Maks. Rozmiar PCB (tryb jednopasmowy) | szer. x gł. = 350 mm x 475 mm |
| Maks. Rozmiar PCB (tryb dwutorowy) | szer. x gł. = 350 mm x 210 mm (jednoczesna praca dwutorowa) |
| Przenośnik | Wysokość 890–965 mm; standardowa komunikacja SMEMA; dostępna opcja dwutorowa |
| Nośność przenośnika (wraz z osprzętem) | 3kg (wymagane dostosowanie w przypadku cięższych ładunków) |
| Zakres regulacji szerokości przenośnika | Jednotorowy: 50–475 mm; dwutorowe symultaniczne: 50–210 mm |
| Grubość PCB | 0,5 mm < T < 6 mm; wymagane dostosowanie dla innych grubości |
| Dokładność pozycjonowania | ±30μm @ 3σ (X, Y) |
| Powtarzalność | ±15μm @ 3σ (X, Y) |
| Maks. prędkość | 1000 mm/s (X, Y) |
| Maks. przyśpieszenie | 1g (X, Y) |
|
|
|
| Podstawowe parametry | Zawór natryskowy pasty lutowniczej |
| Konfiguracja zaworu AP (mała) | 215–260 μm; 2,1–3,2 nl; 200 Hz |
| Konfiguracja zaworu AG (średnia) | 330–520 μm; 5–20 nl; 160–300 Hz |
| Ciśnienie powietrza zasilającego materiał | 15,9 psi |
| Wysokość odrzutu | 0,6 ± 0,1 mm |
| Typ certyfikacji | CE |
