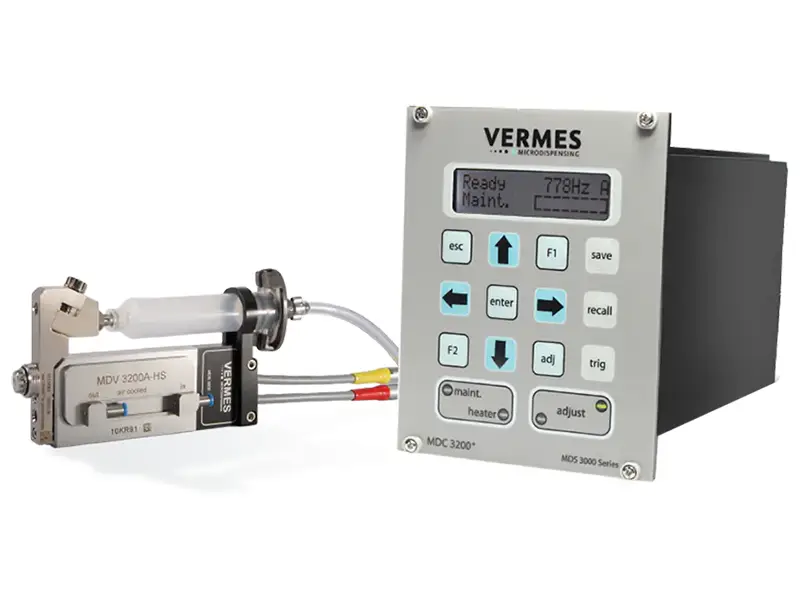

System mikrodozowania serii MDS 3200

Zasada działania

Wszystkie zawory dozujące MDS są wyposażone w siłowniki piezoelektryczne najnowszej generacji, sterowane przez sterownik. Z każdym impulsem siłownik piezoelektryczny napędza ruch popychacza, otwierając lub zamykając w ten sposób otwór dyszy. Popychacz jest połączony z modułem piezoelektrycznym za pomocą precyzyjnego systemu dźwigni, przenoszącego energię kinetyczną generowaną przez piezoelektrykę na dozowane medium, które następnie jest wyrzucane z dyszy pod ciśnieniem. Dzięki ultraszybkiemu i precyzyjnemu ruchowi pionowemu piezoelektrycznego można dozować setki dokładnych, powtarzalnych punktów na sekundę. W przeciwieństwie do systemów zaprojektowanych dla płynów o niskiej i średniej lepkości, zawór MDS 3200+ pozostaje otwarty w okresach przestoju (konstrukcja normalnie otwarta).

● Nadaje się do zastosowań przemysłowych z mediami o średniej i dużej lepkości

● Wysoka precyzja dozowania oparta na technologii piezoelektrycznej

● Konstrukcja sprawdzona w produkcji

● Nadaje się do szerokiego zakresu zastosowań

● Bezproblemowa integracja z kompaktowymi przestrzeniami

● Sprawdzona trwałość i jakość

● Skutecznie zmniejsza koszty użytkownika

System jest w stanie natryskiwać kropki o średnicy mniejszej niż średnica ludzkiego włosa (poniżej 150 mikronów) z wyjątkową konsystencją, precyzją i powtarzalnością. Bardzo wysoka częstotliwość dozowania pomaga zwiększyć produktywność i obniżyć koszty.

Kluczowe zalety

Wysoka prędkość: Przy maksymalnym wzniesieniu popychacza częstotliwość przełączania zaworów może przekraczać 3000 Hz (w zależności od konkretnego zastosowania i dozowanego medium). Możliwość pracy ciągłej przy częstotliwościach do 1000 Hz.

Wszechstronność: parametry można dowolnie regulować, a konfiguracje dozowania dostosowywać w oparciu o właściwości płynu. Elektroniczny sterownik umożliwia zmianę parametrów w czasie rzeczywistym, bez opóźnień. System nadaje się również do płynów o niskiej i średniej lepkości (szczególnie gdy wymagana jest częsta wymiana popychaczy lub wymagane są minimalne objętości dozowania).

Precyzyjny: Możliwość rozpylania płynów w szerokim zakresie lepkości, zapewniając precyzyjne i powtarzalne punkty. Może działać na nieregularnych powierzchniach, takich jak wnęki lub rowki.

Moc: Precyzyjna konstrukcja mechaniczna przekształca ruch napędu piezoelektrycznego najnowszej generacji w energię kinetyczną, umożliwiając wtryskiwanie płynów o dużej lepkości pod ciśnieniem do 1000 barów.

Elastyczny: MDS 3200+ charakteryzuje się modułową konstrukcją, która pozwala na niestandardowe konfiguracje w celu spełnienia różnorodnych potrzeb aplikacji. Dostępna jest szeroka gama dysz, które można wybierać w oparciu o właściwości cieczy i wielkość kropki. Aby osiągnąć optymalne rezultaty dozowania, użytkownicy mogą wybierać spośród popychaczy o różnej geometrii. Dodatkowo dostępne są komponenty wykonane z różnych materiałów, aby zapewnić kompatybilność z szerokim spektrum płynów.

Zalecane płyny

Wszechstronny system dozowania MDS 3200+ nadaje się do płynów o średniej i wysokiej lepkości. System nadaje się do szerokiej gamy płynów, takich jak:

● Kleje SMT

● Kleje przewodzące

● Przewodząca żywica epoksydowa ze srebrem

● Pasta lutownicza

● Strumień

● Silikon

● Fosfor LED

● Niedopełnienie

● Klej topliwy

Przykłady zastosowań

Ten system mikrodozowania może być stosowany w następujących obszarach:

● Automatyzacja

● Elektronika

● Inżynieria mechaniczna

● Elektronika samochodowa

● Medyczne

● Farmaceutyczny

● Technologia informacyjna

● Elektronika użytkowa
