W przypadku produktów o nieregularnych kształtach, okrągłych lub zakrzywionych system wykorzystuje kamerę CCD do uchwycenia konturu zewnętrznego, automatycznie oblicza środek produktu i stosuje kompensację osi. Następnie steruje systemem kontroli dozowania w celu wykonania procesu. Konwersja trajektorii przestrzennej jest prosta i inteligentna, zapewniając precyzyjne pozycjonowanie.
Sprzęt może przechwytywać punkty „MARK” ze standardowego produktu, aby służyć jako szablon pozycjonowania do porównań w czasie rzeczywistym lub lokalizować produkty poprzez wykrywanie cech krawędzi. Zapewnia szybkie alarmowanie o anomaliach, skutecznie zapobiegając błędom, takim jak nieprawidłowe umieszczenie lub nieodebrane dozowanie.
Opcjonalne funkcje obejmują skanowanie kodów QR, integrację z systemem MES, wykrywanie poziomu płynu i automatyczne czyszczenie dysz. Zarówno system sterowania, jak i sprzęt mają konstrukcję modułową, zapewniającą łatwość obsługi, a także szybką konserwację i wymianę podzespołów.
• W pełni zautomatyzowane rozpoznawanie i dozowanie obrazu

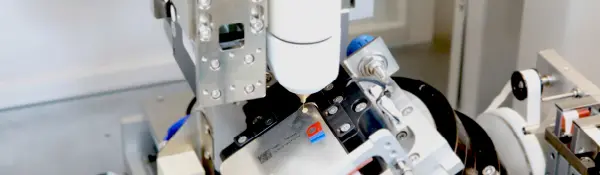

• Pierwsza w branży 5-osiowa technologia skoordynowanego sterowania umożliwia precyzyjne dozowanie wzdłuż dowolnej trajektorii przestrzennej wymaganej przez produkt
• Bezdotykowa technologia laserowego pomiaru wysokości automatycznie wykrywa wysokość produktu i odpowiednio dostosowuje wysokość dozowania
• Rozbudowane opcjonalne funkcje rozbudowy spełniające różnorodne wymagania dotyczące dozowania
- Elektronika użytkowa
- Dozowanie kleju termotopliwego do polaryzatorów LCD i okrągłych otworów podświetlających
- Uszczelnienie do wnęk środkowej ramy telefonu komórkowego
- Dozownik uszczelniający do wnęk ładowarek do telefonów komórkowych
- Dozowanie atramentu po wewnętrznych ściankach okrągłych otworów w ekranie OLED

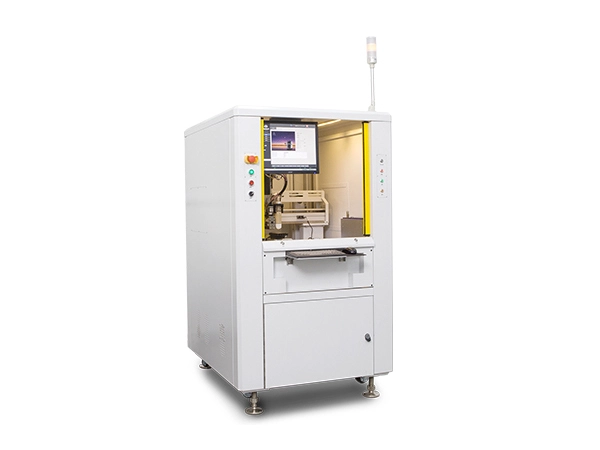

| Podstawowe parametry | AM500N |
| Moc | 220 V 3 kW 12 A 50/60 Hz |
| Ciśnienie powietrza | 90 psi (5,5 bara) |
| Wymiary | 1000 x 1200 x 1700 (szer. x gł. x wys.); wysokość nie obejmuje FFU |
| Waga sprzętu | 790 kg |
| Protokół komunikacyjny | SMEMA |
| Układ napędowy | Silnik liniowy (XY), silnik serwo (Z/A), DDR (C) |
| System operacyjny | Win7/10 |
| Obszar dozowania | 3–8 cali; FPC ≤ 150 x 90 mm |
| Podróż XYZ | 450 x 600 x 200 mm |
| Dokładność pozycjonowania osi XYZ | XY: ±8 μm, Z: ±10 μm (3σ) |
| Powtarzalność osi XYZ | XY: ±3 μm, Z: ±5 μm (3σ) |
| Maks. Prędkość | 1200 mm/s |
| Maks. Przyśpieszenie | 1,5 g |
