W przypadku produktów o nieregularnych kształtach, okrągłych profilach lub zakrzywionych powierzchniach system wykorzystuje kamerę CCD do uchwycenia konturu, automatycznie oblicza środek produktu i stosuje kompensację osi. Następnie steruje systemem kontroli dozowania w celu wykonania procesu. Konwersja trajektorii przestrzennej jest prosta i inteligentna, zapewniając precyzyjne pozycjonowanie.
Urządzenie może przechwytywać punkty „MARK” ze standardowego produktu, aby służyć jako szablon pozycjonowania do porównań w czasie rzeczywistym, lub może lokalizować produkty poprzez wykrywanie ich krawędzi w oparciu o określone cechy. Zapewnia szybkie alarmowanie o anomaliach, skutecznie zapobiegając błędom, takim jak nieprawidłowe umieszczenie lub nieodebrane dozowanie.
Opcjonalne funkcje obejmują skanowanie kodów QR, integrację z systemem MES, utwardzanie promieniami UV, wykrywanie poziomu płynu, automatyczne ważenie i automatyczne wycieranie dysz. Zarówno system sterowania, jak i sprzęt mają konstrukcję modułową, co ułatwia obsługę, a także szybką konserwację i wymianę podzespołów.
• W pełni zautomatyzowane rozpoznawanie i dozowanie obrazu
• Pierwsza w branży 5-osiowa technologia skoordynowanego sterowania umożliwia precyzyjne dozowanie wzdłuż dowolnej trajektorii przestrzennej wymaganej przez produkt
• Bezdotykowa technologia laserowego pomiaru wysokości automatycznie wykrywa wysokość produktu i odpowiednio dostosowuje wysokość dozowania
• Rozbudowane opcjonalne funkcje rozbudowy spełniające różnorodne wymagania dotyczące dozowania
- Elektronika użytkowa
- Panel dotykowy (TP) dozujący krawędzie
- Sito dozujące o nieregularnym kształcie
- Zakrzywiony ekran dozujący
- Dozowanie środkowej ramki telefonu komórkowego
- Urządzenie do noszenia na ciele, dozujące
- Elastyczne dozowanie krawędzi ekranu
- Elastyczne wzmocnienie FPC ekranu

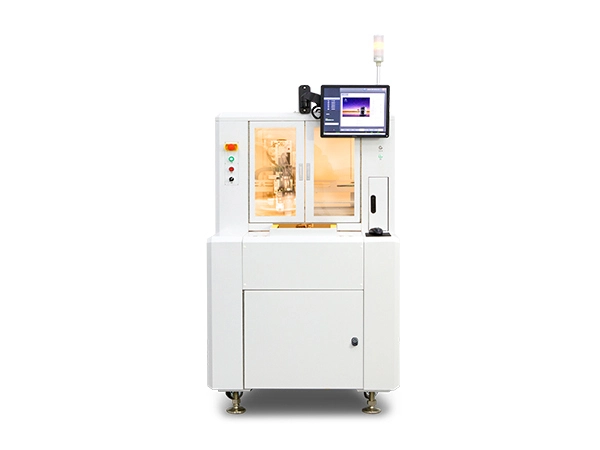

| Podstawowe parametry | AM300Q |
| Moc | 220 V 3,6 kW 16 A 50/60 Hz |
| Ciśnienie powietrza | 90 psi (5,5 bara) |
| Wymiary | 1000 x 1200 x 1700 (szer. x gł. x wys.) |
| Waga sprzętu | 790 kg |
| Protokół komunikacyjny | SMEMA |
| Układ napędowy | Silnik liniowy (XY), silnik serwo (Z/A), DDR (C) |
| System operacyjny | Win7/10 |
| Obszar dozowania | 200 x 100 mm |
| Podróż XYZ | 450 x 600 x 200 mm |
| Dokładność pozycjonowania osi XYZ | XY: ±8 μm, Z: ±10 μm (3σ) |
| Powtarzalność osi XYZ | XY: ±3 μm, Z: ±5 μm (3σ) |
| Maks. Prędkość | 1200 mm/s |
| Maks. Przyśpieszenie | 1,5 g |
