• Precyzyjnie zintegrowana spawana rama zapewnia długoterminową stabilność dokładności ruchu
• Wykorzystuje importowane precyzyjne śruby kulowe, aby zagwarantować wysoką dokładność ruchu i cichą pracę
• Posiada sterowanie silnikiem serwo w pętli zamkniętej; minimalna rozdzielczość 0,002 mm, maksymalna prędkość 800 mm/s i powtarzalność ±0,025 mm
• Wyposażone w łańcuchy ze stali nierdzewnej z przedłużonymi sworzniami 3mm/5mm; nośność do 10kg
• Konstrukcja ochronna gąsienic zapobiega zanieczyszczeniu klejem
• Opcjonalne tory jednosegmentowe lub dwusegmentowe spełniające różne wymagania dotyczące czasu cyklu (CT).
• Profile gąsienic posiadają wykończenie anodowane na twardo, co zapewnia doskonałą trwałość
• Przyjazny dla użytkownika interfejs; prosty w obsłudze i łatwy do nauczenia
• Obsługuje przełączanie języka chińskiego/angielskiego w celu zaspokojenia różnorodnych potrzeb językowych
• Bogaty w funkcje; obsługuje monitorowanie w pętli zamkniętej różnych parametrów procesu
• Obsługuje programowanie online i offline, aby dopasować się do różnych potrzeb operacyjnych na miejscu
• Możliwość rozbudowy o systemy identyfikowalności produkcji MES
• Obsługuje pozycjonowanie znaczników odniesienia w oparciu o CCD, aby zapewnić dokładność powlekania i stabilność produkcji
• Oparta na oprogramowaniu automatyczna kompensacja widzenia skutecznie eliminuje błędy pozycjonowania spowodowane niewspółosiowością płytki
• Obsługuje programowanie CCD, znacznie redukując koszty czasu związane z nauczaniem ręcznym

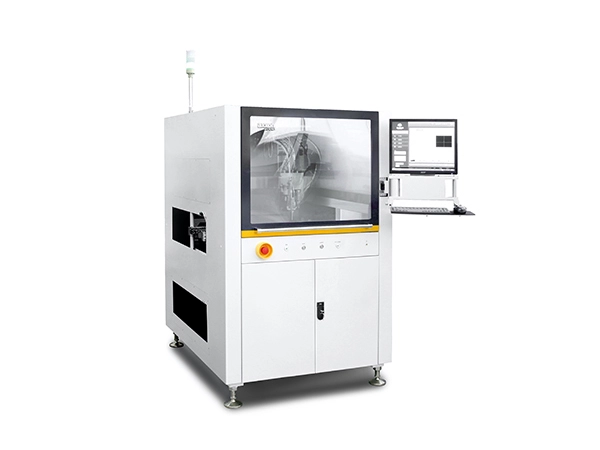

| Podstawowe parametry | AC-500D |
| Moc | 220 V, 2,2 kW, 10 A, 50/60 Hz |
| Ciśnienie powietrza | 80 psi (5,5 bara) |
| Wymiary | 1194×1462×1610 mm (szer.×gł.×wys.) |
| Masa maszyny | 700 kg |
| Wymagania dotyczące wydechu | Średnica 200 mm, przepływ powietrza ≥13m³/min |
| Metoda regulacji szerokości | Elektryczny |
| Protokół komunikacyjny | SMEMA |
| Obszar dozowania | Dł. 750 × szer. 600 mm (pojedynczy zawór) |
| Dł.650×szer.600mm (V-5000 + V-420) | |
| Dł.650×szer.550mm (V-5000 uchylny + V-420) | |
| Prędkość osi X/Y | 800 mm/s |
| Oś X/Y max. przyśpieszenie | 0,8 g |
| Powtarzalność osi X/Y/Z | ± 25μm, 3σ |
| Układ napędowy osi X/Y/Z | Silnik serwo, śruba kulowa |
| Prędkość osi Z | 300 mm/s |
| Oś Z max. przyśpieszenie | 0,3 g |
| Nośność przenośnika | 10 kg |
| Min. szerokość deski | 50mm |
| Maks. szerokość deski | 650 mm |
| Maks. długość deski | 700mm |
| Min. prześwit krawędzi deski | 5mm |
| Maks. wysokość komponentu | 100 mm nad i pod powierzchnią przenośnika |
| Wysokość przenośnika | 900±20mm |
| Prędkość przenośnika | 2-5 m/min |
| Kierunek przenoszenia | Lewo → Prawo, Prawo → Lewo |
| Wysokość dolnego toru powrotnego | Odległość od toru transportowego 500mm |
